您好,欢迎访问洛阳申诚玻璃技术有限公司网站。如有疑问,欢迎联系18737971827 18939008535进行咨询!

研究开发玻璃

深加工新技术

全国服务热线:400-0379-055

18737971827 / 18939008535

当前位置:首页 - 新闻中心

钢化玻璃“不干净”是什么问题?

时间:2016-09-19 16:18:45 点击:6281 次 来源:洛阳申诚玻璃技术有限公司

  钢化玻璃的质量能否符合标准,除了玻璃原料的原因以外,工艺参数的设定是否合理是决定的因素。只有把它们的作用和相互之间的关系彻底了解,玻璃钢化炉才能生产出优质的钢化玻璃。且所有的参数都是围绕着玻璃钢化炉“均匀加热、迅速冷却”而设计的,但它们不是孤立的,是个有机的整体,必须综合考虑,才能得到个的工艺。下面洛阳申诚玻璃的技术人员就和温度有关的玻璃缺陷及纠正的方法给大家列举了些,希望可以帮到大家。

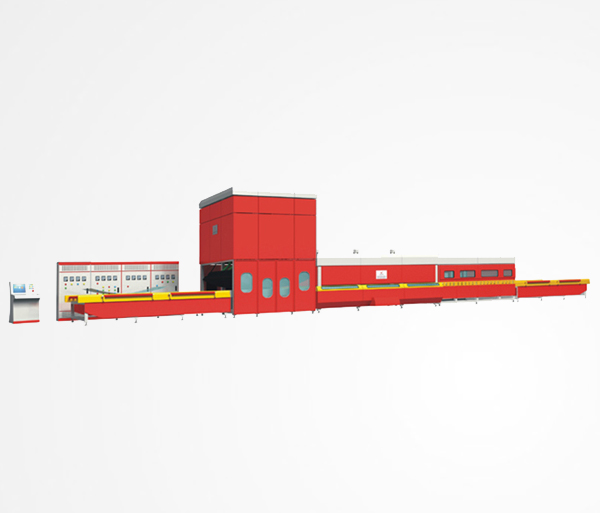

玻璃钢化炉

  1、波筋

  如果设定的温度过高,加热时间又过长的话,玻璃就会出现波浪,这是由于玻璃的加热已经超过临界点,玻璃已经开始软化,出现这种缺陷的话只要把加热时间缩短就能解决。

  2、麻点

  加热时间过长还会造成玻璃的下表面出现麻点,麻点可以分为两种,种是密集性的,呈桔皮状,这是加热时间过长造成的,可以根据情况作出调整。另种是个别的呈星点状的麻点,它是由于上片台和陶瓷辊表面不干净,或者是风栅辊道的玻璃碎片没有清理干净造成的。

  3、白雾

  白雾就是在玻璃下表面的中间,出现条白色的痕迹,它般出现在初始生产的前几炉,这是由于陶瓷辊的表面温度过高造成的,当玻璃进炉的初始几十秒内,玻璃下表面直接受到热传导而四角卷曲,玻璃与陶瓷辊的接触面变小,与陶瓷辊的摩擦力加大而造成的,随着陶瓷辊表面温度的下降会消失。我们可以在初始生产时把下部温度设定得低些,把下部的功率也设定得低些,另外定要连续生产,不能让炉子空运转,如果暂时不生产可以把加热开关关掉,防止出现白雾。

  4、弯曲

  我们在生产钢化玻璃时,如果出现弯曲般是靠调整风压,或者调节吹风距离来解决的,非常有快捷。但有的操作工并不明白上下温度的差异也会造成玻璃的弯曲,假设风栅段的吹风距离,风压的大小是相等的话,如果玻璃四角向上弯,就说明下部温度过低,相反如果玻璃的四角向下弯的话,说明下部的温度过高,如果需要靠调节温度来使玻璃平整的话,并非两炉就能解决,需要几炉以后才行。

  5、球面

这是在做6毫米以下薄玻璃而且版面比较大的时候出现的,可以通过温度调整的功能把中间纵向的上下温度各调高就可以了,有时候需要调高30度左右。个的操作工应该明白,温度和光学性能的关系是:温度高加热时间长,成品率会高,但光学性能会差;反之温度低,或加热时间短,光学性能好,但成品率会低。这就需要我们认真总结,寻找的果。温度的高低与钢化玻璃的颗粒度有很大的关系;在风压相等的条件下,温度高颗粒小,温度低颗粒大。

“用户的需要就是我们的追求”

洛阳申诚玻璃技术有限公司新研发制作的小型钢化设备,价格便宜,省时、省电、省力非常适用于橱柜行业的朋友们。我们始终坚持诚信和让利于客户,坚持用自己的服务去打动客户。与您一起携手,共创美好未来!

联系电话:

申总 18737971827 / 0379-61117177

公司邮箱:

linda@lywlglass.com

公司地址:

河南省洛阳市新安县经济技术开发区洛新园区京津路与纬四路南200米路西

扫描关注我们

版权所有:2019   洛阳申诚玻璃技术有限公司   豫ICP备15005269号-3   豫公网安备41032302000305号  网站XML   技术支持:尚贤科技
