您好,欢迎访问洛阳申诚玻璃技术有限公司网站。如有疑问,欢迎联系18737971827 18939008535进行咨询!

研究开发玻璃

深加工新技术

全国服务热线:400-0379-055

18737971827 / 18939008535

当前位置:首页 - 新闻中心

如何掌控钢化玻璃的的生产工艺

时间:2020-07-21 16:53:03 点击:4047 次 来源:洛阳申诚玻璃技术有限公司
  温度控制是钢化玻璃生产工艺的核心部分,它对产品的质量有其重要的影响,如何掌控钢化玻璃的的生产工艺,先必须对温控工艺有详细的了解和掌握。

  目前我们大多数厂家对钢化玻璃的生产都是采用的水平钢化炉,所以笔者着重于水平钢化炉来谈下对温度控制的工艺方法,要想实现合格高品质的钢化产品,在温度控制方面,简单的来说有两个基本的要求,,玻璃必须快速加热到要求的温度;,玻璃表面各个部分的温度不能相差太大,也就是要做到均匀加热;钢化过程中对温度的控制就是围绕这两个核心方面进行的。

  一.玻璃的加热温度。钢化温度对产品质量的影响。钢化时温度的不合适的会对对钢化玻璃的质量产生系列的影响,如玻璃碎块过大、玻璃弯曲、玻璃辊道痕、玻璃下表面白道、玻璃表面麻点、玻璃在冷却时的破碎等。如何是玻璃快速达到要求的温度,在加热的过程中我们要注意以下几个方面:

  避免出电炉的超负荷现象,这里所说的电炉超负荷不是指电炉里玻璃占有的面积,而是指玻璃厚度,加热温度与加热时间的关系,在正常的操作情况下,在电炉中央加热元件的加热区域内,总有玻璃在吸热,在电炉的这个区域内直有玻璃存在,如果电炉内某个区域的热消耗超过加热果,这个区域内的温度就开始下降,直下降到温度平衡为止,所以电炉旦出现超负荷现象,就会引起玻璃在冷却段的破碎。

  厚度不同的玻璃要求的加加热温度就不同,要钢化的玻璃越薄,加热的温度就要越高,玻璃越厚,加热热的温度就越低,操作人员要明白电炉温度与加热时间的相互关系以及电炉温度对厚薄不同的玻璃变化植,所以在钢化玻璃工艺方面,不能明确指出哪种温度设定,温度的选择在很在程度上决定于原片玻璃的质量和操作人员所调整的工艺参数。5mm-15mm厚度的玻璃钢化温度在680-720之间,在实际生产是,对加热温度的调整,主要通过对加热时间的调整来实现对加热温度的控制,加热时间的基本的计算方法每名操作人员都应当掌握,基本的计算方法时每毫米厚度的玻璃约为40秒至50秒,如果玻璃上有钻孔、开洞、开槽,加热时间要在此的基础之上增加1.5-2.5%,另外,玻璃的板面越大,加热的时间应相对应的长些,反之,相应的减少。

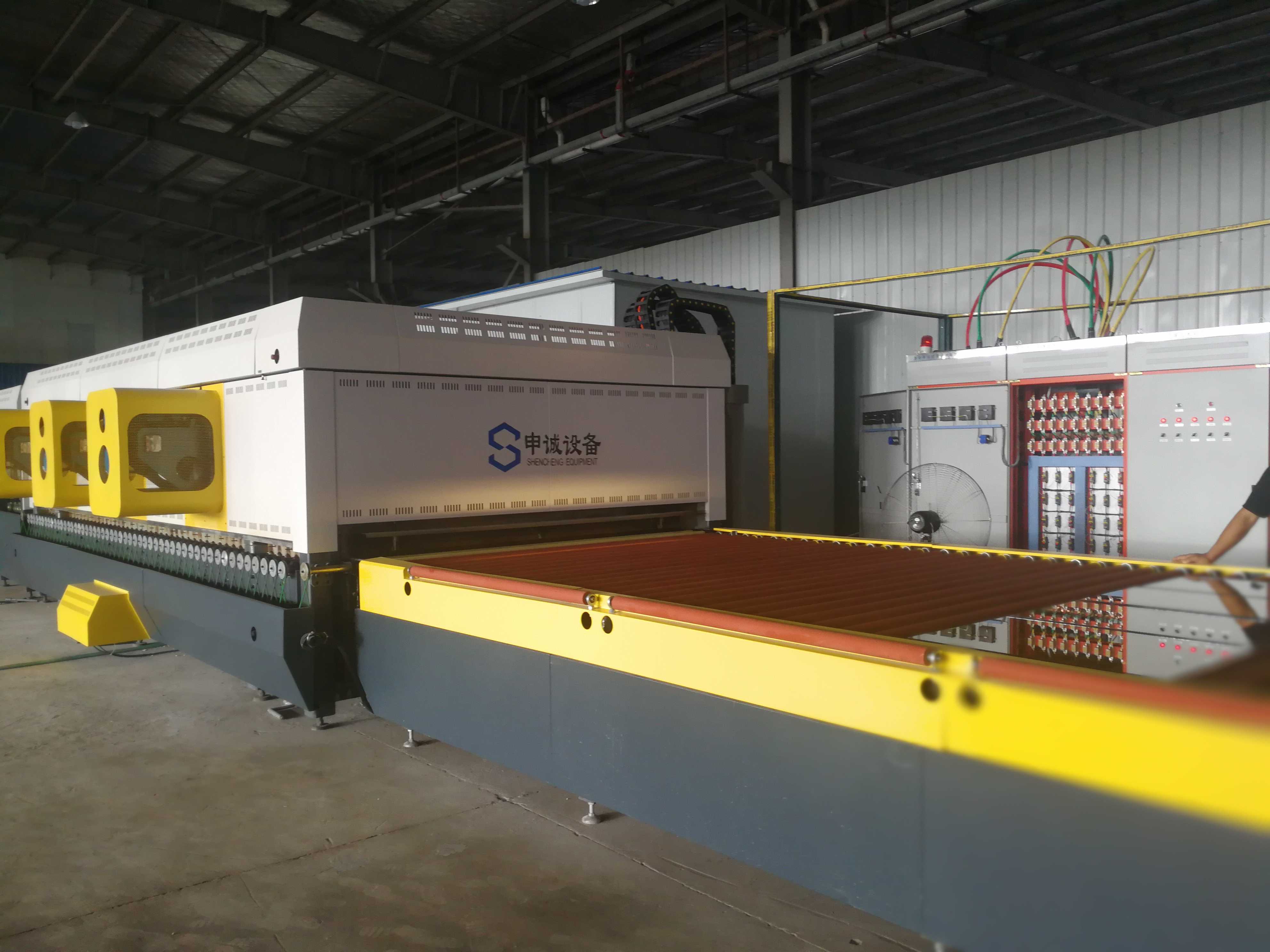

  玻璃钢化炉
  二、加均匀加热。玻璃的钢化成功与否主要取决与玻璃板温度的地方,玻璃要实现钢化先必须达到钢化温度,所以必须实现玻璃表面各个部分的均匀加热,我们必须对玻璃在电炉内的加热方式有所了解。玻璃在电炉内的加热主要有:传导,辐射,对流三种方式。传导加热主要是水平钢化炉内炉陶瓷辊的热量传给玻璃的过程,传导加热只发生在玻璃下表面.玻璃下表面比上表面多了种热量获取途径,这在水平钢化炉中不可避免地会使玻璃表面产生上下温差;对流加热主要是电炉内的热平衡利用压缩空气或循环风机的搅动将热空气吹向玻璃表面的热传递过程;辐射加热是指钢化炉内电加热丝通电产生的热量,直接辐射到玻璃表面,或将热量传递到辐射板上,再由它辐射到欲被加热的玻璃上的加热过程。了解炉内的加热方式后,在实际生产当中,我们才能在加热的不同阶段,采用不同的控温策略。如何使玻璃尽量做到均匀加热,我们要注意以下几个方面:

  玻璃刚进入炉体时,炉体内原有的热平衡状态突然被打破,会引起炉温的急剧下降,下降幅度在20~100℃之间,所以在在玻璃加热的前半段,玻璃在升温的过程中,容易出现各点升温不均的现象,此时如果增加对流加热的方式,开启上、下部热平衡,通过炉内的高温温执风循环系统,将炉内高温空气进行热风循环,可有地解决玻璃各点温差大的问题。在加热后半段,随着玻璃温度的上升,炉温也逐步趋向设定值,玻璃各点温差已不明显,应以提高加热速度为主,可关闭各个热平衡,直到玻璃温度与设定的炉温致,加热过程也就宣告结束。

“用户的需要就是我们的追求”

洛阳申诚玻璃技术有限公司新研发制作的小型钢化设备,价格便宜,省时、省电、省力非常适用于橱柜行业的朋友们。我们始终坚持诚信和让利于客户,坚持用自己的服务去打动客户。与您一起携手,共创美好未来!

联系电话:

申总 18737971827 / 0379-61117177

公司邮箱:

linda@lywlglass.com

公司地址:

河南省洛阳市新安县经济技术开发区洛新园区京津路与纬四路南200米路西

扫描关注我们

版权所有:2019   洛阳申诚玻璃技术有限公司   豫ICP备15005269号-3   网站XML   技术支持:尚贤科技
